在大型會議展廳、高端舞臺現場，能靈活旋轉、自由切換展示模式的LED旋轉大屏，總能憑借科技感視覺效果成為焦點。而這流暢旋轉的背后，正是中智精密伺服控制系統的硬核支撐。今天就為大家解析，中智伺服如何為多軸LED旋轉大屏打造穩定精準的動力控制方案。

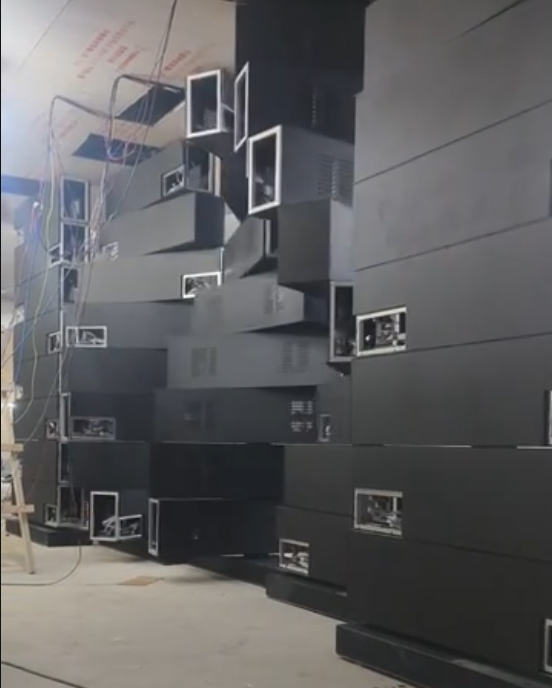

像圖中這款伺服LED旋轉大屏采用模塊化設計，8屏為一組、5組集成，組成40軸大型旋轉系統。40個獨立旋轉單元，既要實現整組/整體高度同步，又要支持單屏/多屏靈活獨立控制，對動力穩定性、指令精準度、多軸協同性要求極高，而這正是中智伺服的核心優勢。

ZE系列750W伺服電機：精準驅動，節能穩定

動力核心選用中智ZE系列一級能效750W伺服電機，功率與LED屏負載精準匹配，既提供充足平穩的驅動力，又依托一級能效實現低功耗運行，從根源避免長時間工作過熱問題，保障全天候穩定運行。

伺服電機匹配的17位磁編編碼器，高分辨率可實時精準檢測屏幕旋轉角度，微小偏差也能被快速反饋修正，從硬件層面讓屏幕啟停、旋轉更絲滑，角度控制更精準。

MZ870系列驅動器：485通訊，解鎖多軸聯動

伺服驅動器作為系統“控制大腦”，選用中智MZ870系列脈沖型伺服驅動器，其自帶的485通訊功能更好的適配40軸控制需求：既能快速響應控制指令，讓屏幕啟停、調速靈敏無滯感；又支持多點通訊，40軸驅動器可統一接入同一控制總線，簡化布線的同時，具備強抗干擾性，能抵御展廳、舞臺復雜環境的電磁干擾，保證數據傳輸與控制指令穩定無誤。

三重閉環控制：兼顧同步與獨立，切換無卡頓

40軸大屏的核心需求，是實現“全局同步+局部獨立”的雙重控制。這一需求的落地，依托中智伺服位置環、速度環、電流環三重閉環控制技術：電機精準動力輸出+磁編編碼器實時反饋+MZ870驅動器485通訊的快速聯動，讓40個旋轉單元聽指揮、配合默契，統一行動時步調完全一致，單獨工作時又能精準執行各自指令。

無論是整屏同步旋轉，還是單屏/分組獨立操作，甚至是不同模式無縫切換，屏幕都能平穩運行、絲滑無頓挫，有效避免卡頓、抖動問題，滿足多樣化展示設計需求。

伺服控制，是大屏視覺效果的核心保障

對于40軸這類大型旋轉LED大屏，動力控制才是視覺效果的關鍵——一個軸的微小偏差，就會破壞整體視覺協調性。而中智量身打造的伺服解決方案，通過ZE系列電機、17位磁編編碼器與MZ870系列驅動器的兼容匹配，從動力、檢測、控制、通訊全維度保障系統穩定，既滿足展廳、舞臺的展示需求，又降低后期維護成本。

中智伺服始終深耕技術研發，以精準的方案、穩定的性能，為工業自動化、工業視覺等多行業賦能。后續我們將持續分享伺服技術在各行業的應用知識，帶你解鎖更多伺服控制硬核門道，敬請關注！
